简述

三极管常用于放大电路中，由于其结构的特殊性，它的参数众多，我们在设计电路中常常会关注的参数有电流放大系数β、极间反向电流I_CBO、I_CEO、集电极最大允许电流I_CM、反向击穿电压V_EBO、V_CBO、V_CEO以及三极管的输入输出特性曲线等参数。下面我们利用源表对以上参数做一个测试。

参数测试

在测试每个元器件之前，我们一定要首先熟悉元器件的产品规格书，对元器件的参数有一定的理解，不然我们再测试中很容易出现设值过大造成元器件的损坏。这里测试所用元器件为BCX54型号三极管，常见规格参数如图1所示，

图1 BCX54规格参数

输入输出特性曲线

三极管在放大电路中有三种连接方式，共基极、共发射极、共集电极，即分别把基极、发射极、集电极作为输入输出端口的共同端。三种连接方式都必须保证发射结正偏、集电结反偏才能使三极管有放大作用。为了方便测试，我们统一使用共发射极测试。连接方式如图2所示

图2 共发射极连接方式

共发射极的连接方式下我们的输入端为be端，输出端为ce端，我们测试的输入特性曲线就为一定V_CE下V_BE与i_BE的关系；输出特性曲线为一定i_BE下V_BE与i_CE的关系。

输入特性曲线

硬件连接

按照图3的连接方式将三极管与源表连接

图3 输入特性曲线硬件连接图

三极管测试时一台加在基极与发射极之间，一台加在集电极与发射极之间；MOS管测试时一台加在栅极与源极之间，一台加在漏极与源极之间；需要使用两台直流源表同步触发使用，或使用插卡式直流源表；

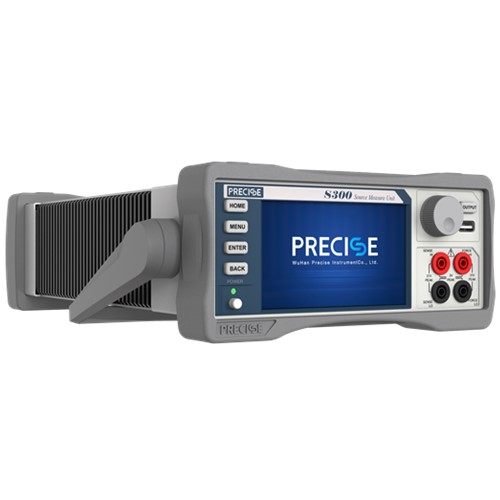

三极管的基极及MOS管的栅极一般耐压值较低于30V，基于最高性价比考虑，其中一台使用S100即可，另一台根据三极管的集电极或MOS管的漏极耐压而定，普赛斯仪表推出的功率器件静态测试仪可精准测量MOSFET、BJT、IGBT等的静态参数，电压可高达3KV,电流可高达4KA。该系统可测量不同封装类型的功率器件的静态参数，具有高电压和大电流特性，uΩ级电阻，pA级电流精准测量等特点。支持高压模式下测量功率器件结电容，如输入电容，输出电容、反向传输电容等。功率器件静态参数测试系统采用模块化设计，方便用户添加或升级测量模块，适应测量功率器件不断变化的需求。有关三极管电性能分析数字源表S系列国产的更多信息认准生产厂家普赛斯仪表，一八一四零六六三四七六
