      随着行业技术革新和新材料性能发展，功率半导体器件结构朝复杂化演进，功率半导体的衬底材料朝大尺寸和新材料方向发展。以SiC（碳化硅)、GaN(氮化镓)为代表的第三代宽禁带半导体材料迅速崛起，它们通常具有高击穿电场、高热导率、高迁移率、高饱和电子速度、高电子密度、高温稳定性以及可承受大功率等特点，使其在光电器件、电力电子、射频微波器件、激光器和探测器件等方面展现出巨大的潜力。

       不同材料、不同技术的功率器件的性能差异很大。市面上传统的测量技术或者仪器仪表一般可以覆盖器件特性的测试需求。但是宽禁带半导体器件SiC(碳化硅)或GaN(氮化镓)的技术却极大扩展了高压、高速的分布区间，如何精确表征功率器件高流/高压下的I-V曲线或其它静态特性，这就对器件的测试工具提出更为严苛的挑战。

       静态参数主要是指本身固有的，与其工作条件无关的相关参数。静态参数测试又叫稳态或者DC（直流）状态测试，施加激励(电压/电流)到稳定状态后再进行的测试。主要包括：栅极开启电压、栅极击穿电压、源极漏级间耐压、源极漏级间漏电流、寄生电容(输入电容、转移电容、输出电容),以及以上参数的相关特性曲线的测试。

       围绕第三代宽禁带半导体静态参数测试中的常见问题，如扫描模式对SiC  MOSFET 阈值电压漂移的影响、温度及脉宽对SiC MOSFET 导通电阻的影响、等效电阻及等效电感对SiC  MOSFET导通压降测试的影响、线路等效电容对SiC   MOSFET测试的影响等多个维度，针对测试中存在的测不准、测不全、可靠性以及效率低的问题，普赛斯仪表提供一种基于国产化高精度数字源表（SMU）的测试方案，具有更优的测试能力、更准确的测量结果、更高的可靠性与更全面的测试能力。

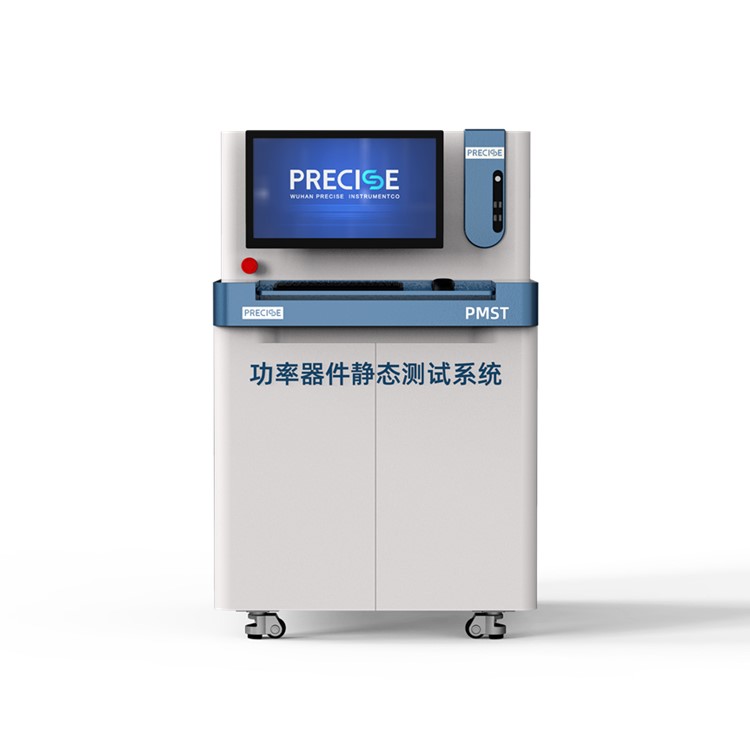

       普赛斯半导体功率测试机-功率器件分析仪，主要包括测试主机、测试线、测试夹具、电脑、上位机软件，以及相关通讯、测试配件等构成。整套系统采用普赛斯自主开发的测试主机，内置多种规格电压、电流、电容测量单元模块。结合专用上位机测试软件，可根据测试项目需要，设置不同的电压、电流等参数，以满足不同测试需求。测试数据可保存与导出，并可生成I-V以及C-V特性曲线。此外，测试主机可与探针台搭配使用，实现晶圆级芯片测试；也可与高低温箱、温控模块等搭配使用，满足高低温测试需求。

       测试主机内部采用的电压、电流测量单元，均采用多量程设计，测试精度为0.1%。其中，栅极-发射极，最大支持30V@10A脉冲电流输出与测试，可测试低至皮安级漏电流；集电极-发射极，最大支持6000A高速脉冲电流，典型上升时间为15μs，且具备电压高速同步采样功能；最高支持8000V电压输出，且自带漏电流测量功能。电容特性测试，包括输入电容，输出电容，以及反向传输电容测试，频率最高支持1MHz。

系统特点

高电压：支持高达8KV高电压测试（Z大扩展至10kV）；
大电流：支持高达6KA大电流测试（多模块并联）；
高精度：支持uΩ级导通电阻、纳安级漏电流测试；
丰富模板：内置丰富的测试模板，方便用户快速配置测试参数；
配置导出：支持一键导出参数配置及一键启动测试功能；
数据预览及导出：支持图形界面以及表格展示测试结果，亦可一键导出；
模块化设计：内部采用模块化结构设计，可自由配置，方便维护；
可拓展：支持拓展温控功能，方便监控系统运行温度；
可定制开发：可根据用户测试场景定制化开发；

测试项目

更多有关半导体功率测试机-功率器件分析仪详情找普赛斯仪表专员为您解答，普赛斯数字源表集电压源、电流源、电压表、电流表、电子负载功能于一体，支持四象限工作、微弱电流10pA输出测量、3500V高压下nA级测量、1000A脉冲大电流输出，全系列产品丰富，详询一八一四零六六三四七六；
