  激光焊接风机外罩的工艺与优势


        风机外罩是一种用于保护风机内部结构和降低噪音的装置，通常由金属或塑料制成，具有轻巧、耐用、美观等特点。传统的风机外罩焊接工艺主要有电弧焊、气体保护焊等，但这些工艺存在一些缺点，如焊缝粗糙、变形大、效率低、质量不稳定等。激光焊接是一种利用高能密度的激光束作为热源，将两个或多个金属或非金属材料局部加热至熔化或部分熔化状态，然后快速冷却固化形成连接的焊接方法。激光焊接风机外罩有以下优点：焊缝窄、表面平滑，减少了再加工的需要；焊接速度快、效率高，节省了时间和成本；焊接质量高、强度高，提高了风机外罩的性能和寿命；焊接过程中无火花、无污染，符合环保要求。本文介绍了激光焊接风机外罩的主要工艺参数和方法，并分析了其与传统焊接工艺的比较和优势。


       激光焊接风机外罩的主要工艺参数


       激光焊接风机外罩的主要工艺参数包括激光功率、激光束直径、材料吸收率、焊接速度、保护气体、透镜焦长、焦点位置、激光束位置等。这些参数影响着激光束在材料表面的能量密度和分布，进而影响着熔池的形成和稳定性，以及焊缝的深宽比、表面质量和微观组织等。


- 激光功率：激光功率是指入射到材料表面的激光束的能量大小，它决定了材料表面受热的程度和范围。一般来说，激光功率越大，熔池越深，焊缝越宽，但也容易产生过熔和气孔等缺陷。因此，需要根据材料的厚度和熔点选择合适的激光功率。


- 激光束直径：激光束直径是指聚焦后在材料表面形成的光斑的大小，它影响着激光束在材料表面的能量密度。一般来说，激光束直径越小，能量密度越高，熔池越深，但也容易产生小孔效应和裂纹等缺陷。因此，需要根据材料的热导率和熔化性选择合适的激光束直径。


- 材料吸收率：材料吸收率是指材料对激光束的吸收能力，它决定了材料表面受热的效率和均匀性。一般来说，材料吸收率越高，受热越快，焊接速度越高，但也容易产生过热和氧化等缺陷。因此，需要根据材料的反射率和氧化性选择合适的材料吸收率。


- 焊接速度：焊接速度是指激光束在材料表面的移动速度，它影响着熔池的形状和尺寸，以及焊缝的凝固速度和组织结构。一般来说，焊接速度越快，熔池越小，焊缝越窄，但也容易产生不连续和不均匀等缺陷。因此，需要根据材料的熔化性和凝固性选择合适的焊接速度。


- 保护气体：保护气体是指在焊接过程中向熔池周围喷射的惰性或活性气体，它的作用是保护熔池免受空气中氧氮等杂质的污染，以及防止激光束被等离子体云遮挡。一般来说，保护气体越纯净，流量越适中，喷嘴越合理，保护效果越好。常用的保护气体有氩气、氮气、氦气等。


- 透镜焦长：透镜焦长是指聚焦透镜到工件表面的距离，它影响着激光束在材料表面的聚焦质量和稳定性。一般来说，透镜焦长越长，聚焦深度越大，聚焦区域越大，但也容易受到工件表面起伏和粉尘等干扰。因此，需要根据工件的平整度和清洁度选择合适的透镜焦长。


- 焦点位置：焦点位置是指聚焦后的激光束相对于工件表面的位置，它影响着激光束在材料表面的能量密度分布和方向。一般来说，有三种基本的焦点位置：正离焦、负离焦和零离焦。正离焦是指激光束在工件表面上方聚焦，能量密度较低，适用于薄板或低功率焊接；负离焦是指激光束在工件表面下方聚焦，能量密度较高，适用于厚板或高功率焊接；零离焦是指激光束在工件表面处聚焦，能量密度最高，适用于深熔或小孔效应焊接。


- 激光束位置：激光束位置是指激光束相对于工件接缝的位置，它影响着熔池的对称性和稳定性。一般来说，有三种基本的激光束位置：正对、偏左和偏右。

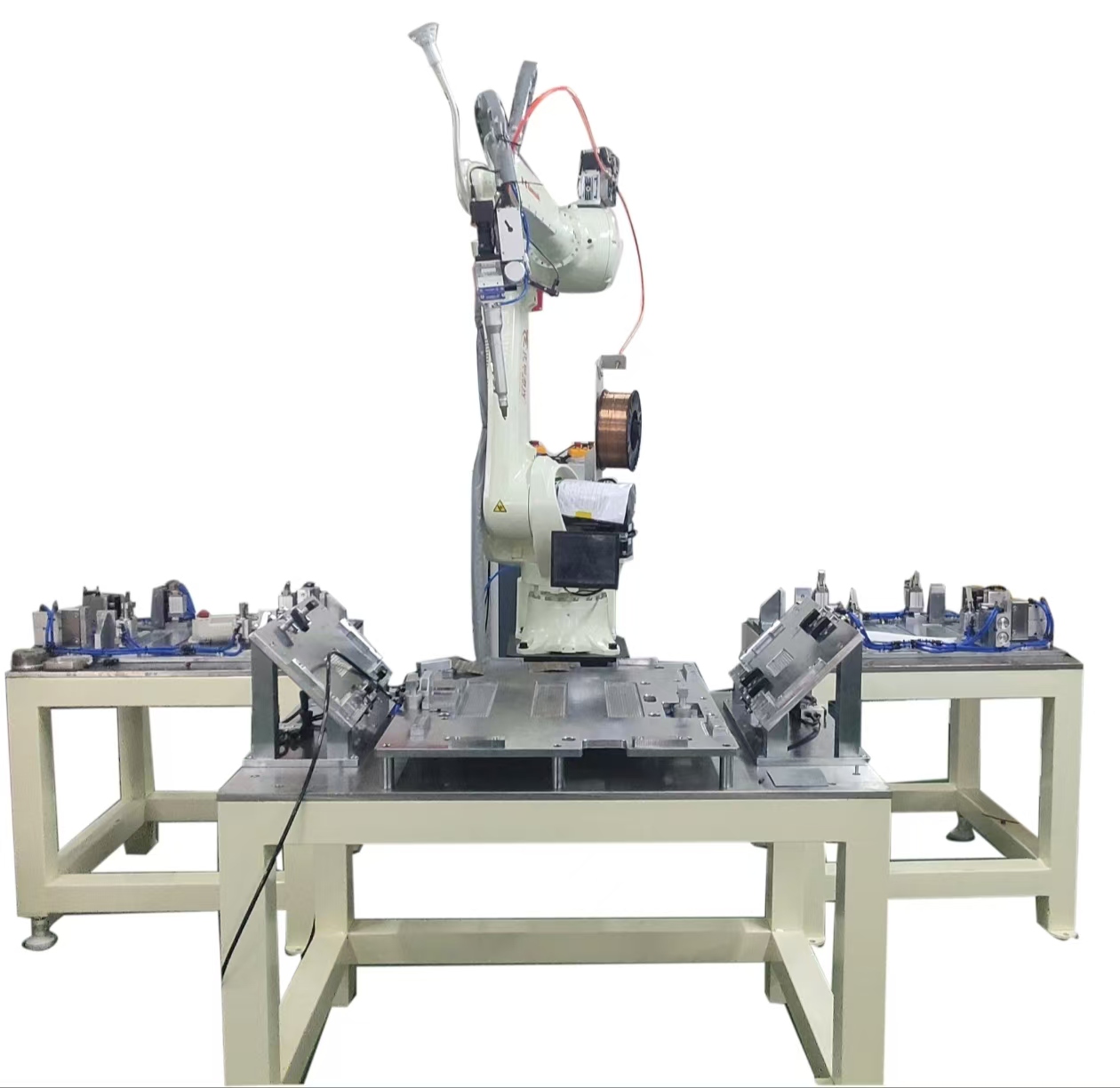

           设备配置


设备搭配系统表（以下都可进行定制化需求）：
光源系统：采用YAG激光器
运动系统：川崎RA010L式专业焊接机器人外加定制**装夹具
激光聚焦系统：机器人定制式双摆焊接头、
冷却系统：搭配了博鼎3.0P双温双控冷却水机
其他辅助系统：焊接检测系统.（实时检测焊接效果）、能量检测系统(实时检测能量波动)、激光校准系统：（校准激光焦距）
设备优势：
机器人激光焊接系统利用激光焊接强度大，变形小的特点，可将多层结构的机械部件焊接成一个整体，能够达到与机械加工方式得到的部件同样的功能，但是生产成本却因此大大降低
专业的激光焊接机控制系统，电脑操作，能够保证焊接质量，使焊接工作更方便，操作更为简单配置进口激光焊接头，反应灵敏、准确，与机械手有效配合，避免焊接头与加工板材碰撞，并能保证焊接焦点位置，保证焊接质量稳定


机器人技术参数


设备名称　　　　　　　　　　六轴工业激光人激光焊接机


负载　　　　　　　　　　10kg


臂展　　　　　　　　　　　　1925


重复定位精度　　　　　　　　±0.05mm


工作范围　　　　　　　　　　轴1±180%　轴2-60°~+140°　轴3-155°~+80°　轴4±170°　轴5±180°　轴6±360°


焊接速度　　　　　　　　10~20mm/s


重量　　　　　　　　　　　　160KG


安装方式　　　　　　　　　　地面或者支架


技术参数
激光类型                               连续激光器
型号                                     ZXL3000
激光波长                              1080nm
激光功率                               3000W
焊接深度                               0.1mm-3.0mm
输出功率稳定性                     ±3%
光纤芯径                               0.6mm
光纤标配长度                        5m（可选配10m或15m）
功率调节范围                        10%~100%
红光定位                               有
观察系统                               CCD视觉影响
电力需求                               380V±10%/50HZ
额定功率                               8KW
冷却方式                               水冷
工作台行程                            200mm*200mm到1200mm*1200mm
主机外形尺寸                        950mm*800mm*1380mm


       服务体系
售前服务体系：
1.免费质询有关激光焊接任何方面的问题、免费提供焊接打样和专业的焊接工艺讲解。
2.针对各种行业我们提供完整的自动化激光应用解决方案
3.行业专用配套激光设备的非标定制
提供专业的激光焊接应用解决方案设备免费保修一年，终身维护免费技术咨询、软件升级等服务
提供定期上门服务，检查机器的运行情况以技术为源以产品为本实现客户终身价值
售后服务体系 :
1.售后服务网点遍布全国。
2.客户响应时间2小时内，到达维修现场不超过48小时技。
3.术维修服务人员均具有3年以上的实践经验。
4.设备免费保修一年。
5.终身维护免费技术咨询。
6.软件升级等服务。
7.提供定期上门服务，检查机器的运行情况以技术为源以产品为本实现客户终身价值
