胶质层指数测定仪 煤的胶质层厚度Y、最终收缩度X和体积曲线类型-【源头厂家 诚信经营】

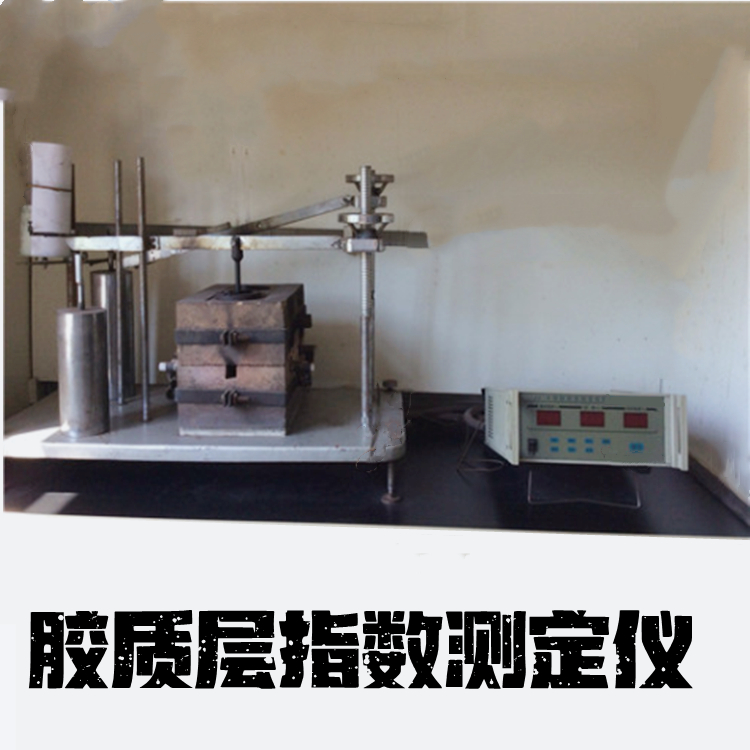

胶质层指数测定仪

胶质层指数测定仪，模拟工业焦炉的炼焦条件，底部单侧加热，煤杯置于带孔的耐火转中，通过调节给硅碳棒的电流和电压进行加热。随着煤样的加热，煤样形成一系列等温层面，形成半焦层，胶质层和末软化的煤样层，利用煤炭胶质层间的温度间隔，即煤的固化点与软化点温度差

测定炼焦用煤、生产煤和商品煤的胶质层厚度Y、最终收缩度X和体积曲线类型。用于描述焦炭的特性，进而鉴定炼焦用煤、生产煤和商品煤的质量，确定烟煤的牌号。

技术参数

测温范围：0-999°C，分辨率1°C，使用K值热电偶。

测时范围：000~999分钟，分辨率1分钟。

测时误差：±30秒/24小时。

测温误差：±2°C1/±3°C。

升温控制：30分钟内达到250°C；250°C后以3°C/分钟的速度均匀加热。

控制电流：12A。

控制器精度：0.5级。

记录转筒：石英式。

记录线速度：1mm/分钟。

精度：160分钟给出160±2mm。

控制方式：可同时控制双炉或单独控制前炉、后炉的加热过程。

功率：4KW×2。

电源电压：AC220V±5, 50Hz。

实验原理

按照国家标准GB/T479-2000的规定，将煤样装在钢杯上，施加恒压，并由底面单侧加热，使其形成一系列等温层面。煤样在加热过程中会形成半焦层、胶质层和未软化层三个部分。通过探针测量软化点和固化点两层面间的胶质体厚度，用最大厚度Y作为指数的一个指标来表示煤的结焦性。实验结束时，测得其体积曲线的最终位置与起始位置之间的距离即最终收缩度

X，同时还记录煤样受热过程中的体积变化曲线，判断体积曲线的类型。

使用方法：装煤杯，将杯底放入煤杯并确保其下部凸出部分进入煤杯底部圆孔中；将试样均匀地倒在缩分板上，摊成厚约10mm的方块，用直尺划分为30mm*30mm左右的小块；按照棋盘式取样法隔块分别取出两份式样，每份式样质量为100±0.5g；将每份式样用堆锥四分法分为四部分，分四次装入杯中，每

装25g后用金属针将煤样摊平；按仪器启动键，控制器将进入自检状态。自检完成后，控制器将显示正常工作状态。
