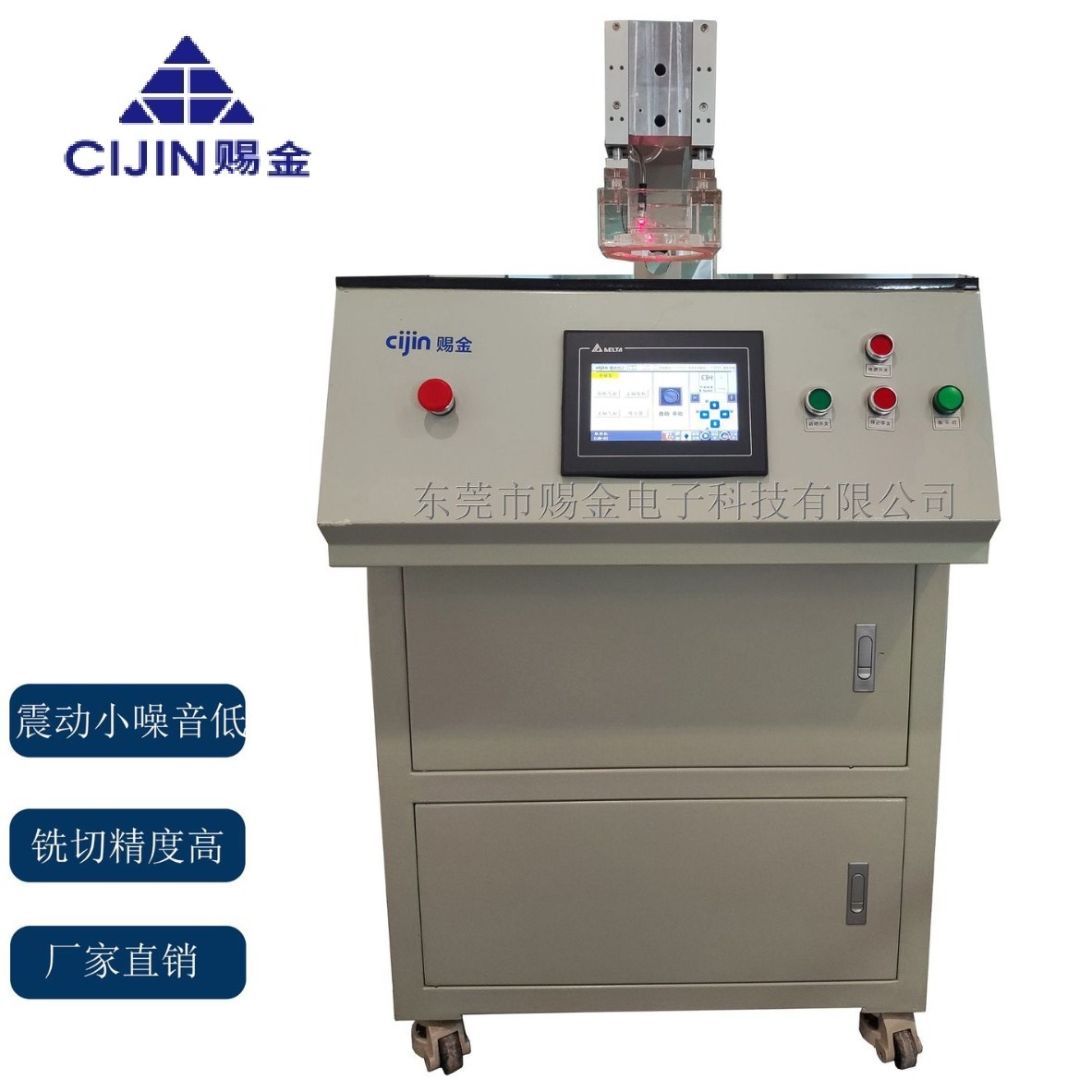

设备简介:
主要用于覆铜板、刚性线路板厂、以及金属基板等各流程段金相切片制作时取样。
性能优势:
1、PLC 程式控制,人机操作界面,外形美观大方,简单易操作;
2、采用优质气动元件与精密 X-Y 工作平台传动,准确率高,震动小,噪音低;
3、机台设备安全保护罩,避免误操作导致的伤害;
4、铣切精度高,样品完整, 沒有毛边,有利于后续切片制作。
设备概述
早期的线路板切片取样多数采用冲剪或锯割方式,这两种方式因冲击外力作用极易做成切片变形、爆边、层与层之间结构改变等(针对多层板更明显),最终导致切片观察时数据不准确,增加误判风险。
我司采用钻铣特点,有效保护样品的原有结构,使切片在观察时能真实、准确的反应实际问题,给予研发和品质人员较好的判断依据。 设备采用 PLC 触控屏控制, 安全可靠,操作简单易学,方便员工日常操作使用。
技术参数
1、取样尺寸范围:5mm*5mm~50mm*50mm
2、最大取样厚度: 8mm
3、喉深:280mm
4、取样尺寸:可依客户实际要求设定
5、主轴转速: 50000r/min
6、铣刀规格:推荐Ф 1.6mm、Ф 2.0mm、其余规格出货前提前告知
7、机台尺寸:长*宽*高=680*530*1200mm
8、定位方式:红外光定位
9、 PLC 编程控制
