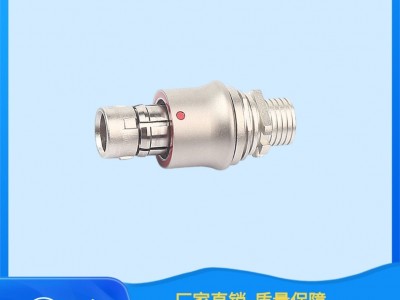

FX104T02F052A3N-HS推拉自锁连接器FX104T02C042A2N- HS航空插头座

FX系列连接器简介

FX系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、高速、射频、光纤等的信号连接传输

FX系列连接器特点

1.高速化：可满足多种标准协议高速信号 (USB2.0、USB3.0、HDMI、 SATA、DP、千兆网、万光网等）的直接传输。

2.最小壳体号FX101最大外径仅12.4mm。

3. 单一连接器，即可实现低频、电源、高速、射频、光纤等多种信号的集成化传输。

4. 直式插拔，可盲插，能够实现快速连接与分离。

5. 具有屏蔽、密封、耐环境、长寿命等特点。

6. 多种键识别，具有防误插功能。

7.插头、插座直式推拉锁紧结构。

8.插座为螺母紧固安装形式，配有导电O型國，具有屏蔽密封功能。

9.插座泄漏率：气压差1×105Pa，泄漏率应＜1.0 Pa-cm3/s（光纤、射频类产品除外）

10.插头插座插合后，可实现耐水压：2m水深、24h。（光纤、射频类产品除外）

11. 插头和插座均可以既可装插针，又能装插孔。（光纤、射频类产品除外）

12.高速和低频电接触件端接形式：插头为导线焊接式，插座为导线焊接式和直式印制板焊接式两种。

13.多键定位，采用键位结构防错和颜色目视等双重防误插方式。

《机械性能》

机械寿命：5000次

振动：101、102壳体

正弦振动：频率10 ~2000Hz，加速度147m/s2，≤1u5瞬断103、1031、104、105、106壳体

随机振动：功率谱密度1.0g2/Hz，均方根值36.6g，≤1uS瞬断

冲击：加速度2940m/s2，≤1us瞬断

《环境性能》

1：工作温度：-55°C~ +125°C

2：相对湿度：40°C时，达95%

3：插座泄漏率：气压差值为1×105Pa，泄漏率应不大于1.0Pa-cm3/s(光纤、射频不具备气密性）

4：盐雾：铝合金/铜合金≥96h

5：插头插座插合，耐水压：2m水深、24h（光纤、射频类产品除外）
