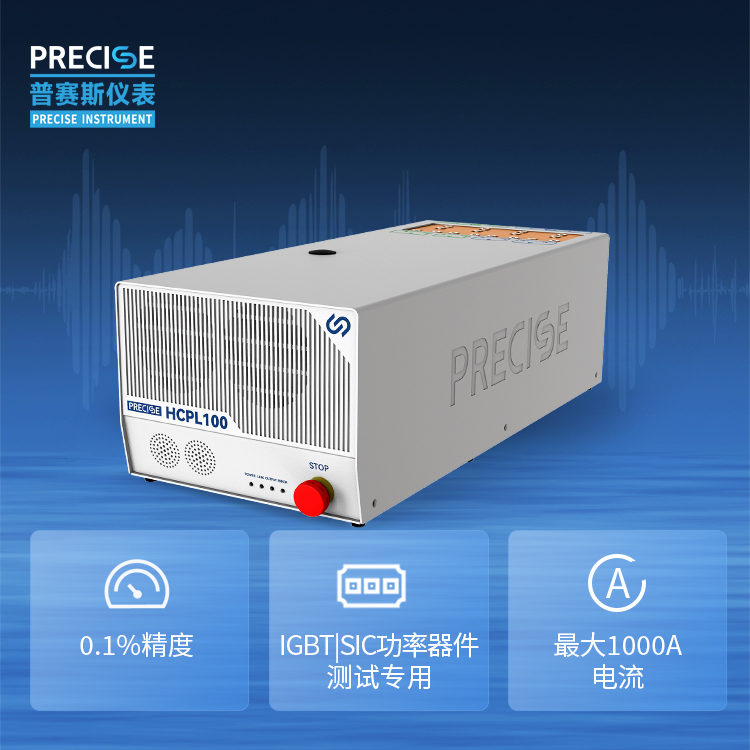

企业名片普赛斯HCPL100型高电流脉冲电源为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（15us）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。
设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。电流传感器响应时间测试高电流源15μs超快上升沿就找普赛斯仪表，详询18140663476
器件 | 测试项 |
肖特基二极管，整流桥堆 | 瞬时前向电压 |
IGBT器件 | IGBT导通压降、键合线阻抗 |
IGBT模块，IPM模块 | IGBT导通压降、二极管瞬时前向电压、键合线阻抗 |
产品特点
50μs-500μs的脉冲宽度连续可调
15μs超快上升沿（典型时间）
两路同步测量电压0.3mV-18V
0.1%测试精度
单台5A-1000A程控输出，可多台并联最高达6000A
支持过流保护、异常开路保护
可快速测试IGBT或SiC的单管及半桥
可适用于大电流传感器（阶跃）响应时间测试
技术指标
电流脉宽 50μs~500μs
脉冲电流上升沿时间 典型时间15us
输出脉冲电流 5 ~1000A量程，精度0.1%FS±1A
输出负载电压要求<12V@1000A
DUT电压测量 2独立通道
DUT电压测量 远端测量，峰值电压测量（取样点可配置）
DUT电压测量 0~0.3V量程，精度0.1%±0.3mV
DUT电压测量 0~3V量程，精度0.1%±3mV
DUT电压测量 0~18V量程，精度0.1%±8mV
电流脉冲输出间隔时间1秒
电流脉冲峰值功率<12kW
支持多设备并联输出超大电流，如3000A
支持输出极性反转
触发信号 支持trigin及trig out
通讯接口 RS232
输入电压 90~264VAC、50/60Hz
输入功率<750W
尺寸：长516x宽250x高160mm
应用领域
肖特基二极管
整流桥堆
IGBT器件
IGBT半桥模块
IPM模块
