脉冲大电流源1000A脉冲恒流源

普赛斯HCPL100型脉冲大电流源1000A脉冲恒流源为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（15us）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。

设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。详询18140663476

产品特点

50μs-500μs的脉冲宽度连续可调

15μs超快上升沿（典型时间）

两路同步测量电压0.3mV-18V

0.1%测试精度

单台5A-1000A程控输出，可多台并联最高达6000A

支持过流保护、异常开路保护

可快速测试IGBT或SiC的单管及半桥

可适用于大电流传感器（阶跃）响应时间测试

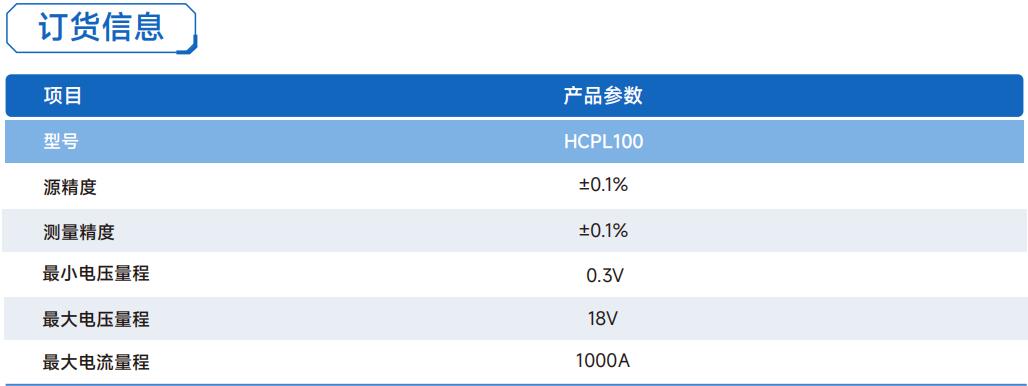

技术指标
电流脉宽  50μs~500μs
脉冲电流上升沿时间    典型时间15us
输出脉冲电流        5 ~1000A量程，精度0.1%FS±1A
输出负载电压要求<12V@1000A
DUT电压测量    2独立通道
DUT电压测量   远端测量，峰值电压测量（取样点可配置）
DUT电压测量    0~0.3V量程，精度0.1%±0.3mV

DUT电压测量   0~3V量程，精度0.1%±3mV

DUT电压测量    0~18V量程，精度0.1%±8mV
电流脉冲输出间隔时间1秒
电流脉冲峰值功率<12kW
支持多设备并联输出超大电流，如3000A
支持输出极性反转
触发信号  支持trigin及trig out
通讯接口 RS232
输入电压 90~264VAC、50/60Hz
输入功率<750W
尺寸：长516x宽250x高160mm


应用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块

选择普赛斯仪表的理由

武汉普赛斯是国内蕞早生产源表的厂家，产品系列丰富：产品覆盖不同的电压、电流范围，产已经过了市场的考验，市场应用率高

普赛斯仪表特色：高电流、高电压测试，3500V电压下可测量nA级漏电流，1000A脉冲电流源15us的超快上升沿。
